TM 10-390-641-34-1

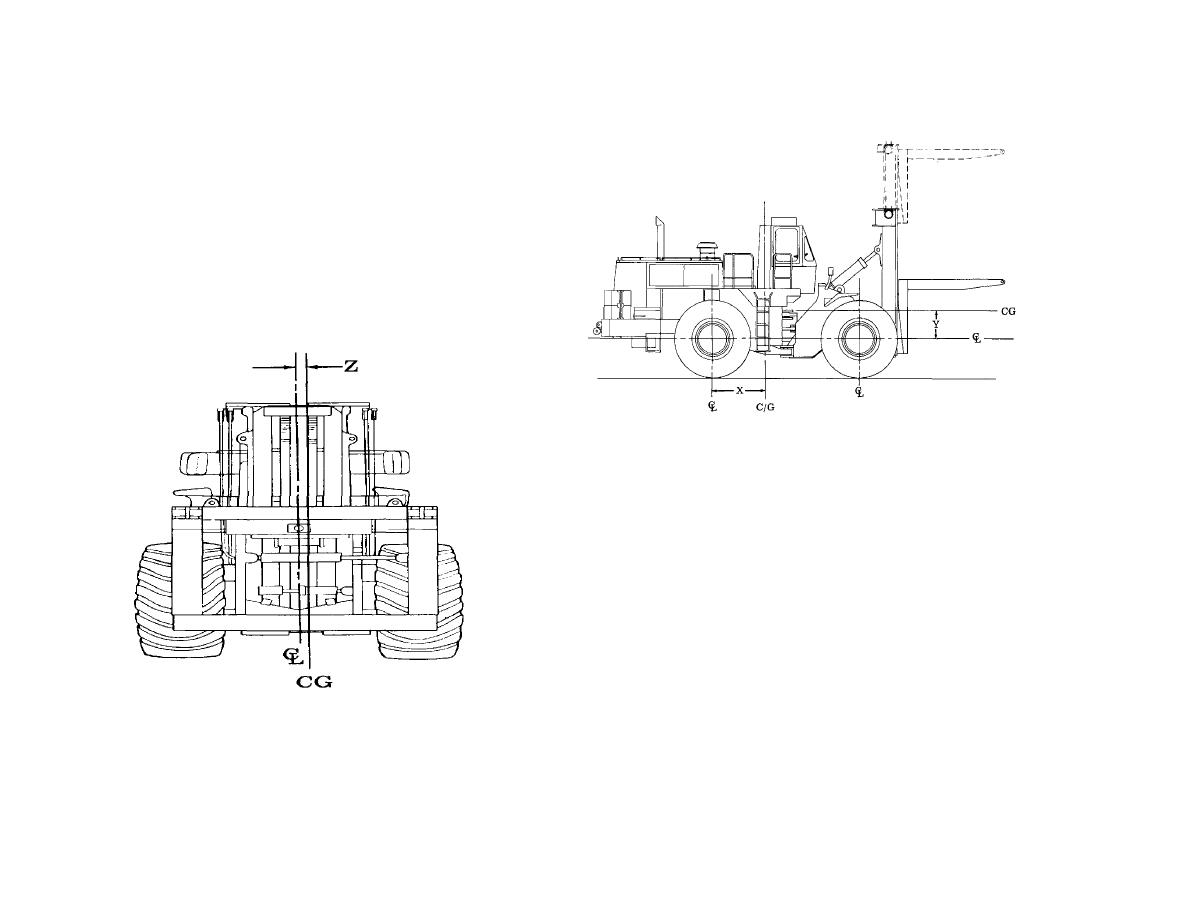

EQUIPMENT WEIGHTS AND WEIGHTS AND CENTER OF GRAVITY
(Sheet 1 of 1)
Total Weight: 105,120 lb. (47,700 kg)
Front Axle: 39,000 lb. (18 .j00 kg)
Front Section: 40,000 lb. (18,100 kg)
Rear Axle: 65,520 lb. (29,700 kg)
Rear Section: 65,000 lb. (29,000 kg)
Mast: 14,710 lb. (6670 Kg)
Fork: 5,920 lb. (2690 kg)
Counterweights
Rear: 16,000 lb. (7300 kg)
X = 55.94 in. (142 cm)
Y = 24.29 in. (61.7 cm)-- 59.13 in. (50.2 cm)
from groundline
Z = 0.197 in. (0.500 cm)
NOTE
Weight is with 70%
fuel in tanks, mast
vertical, with fork,
no tophandler
TA098803
1-4
